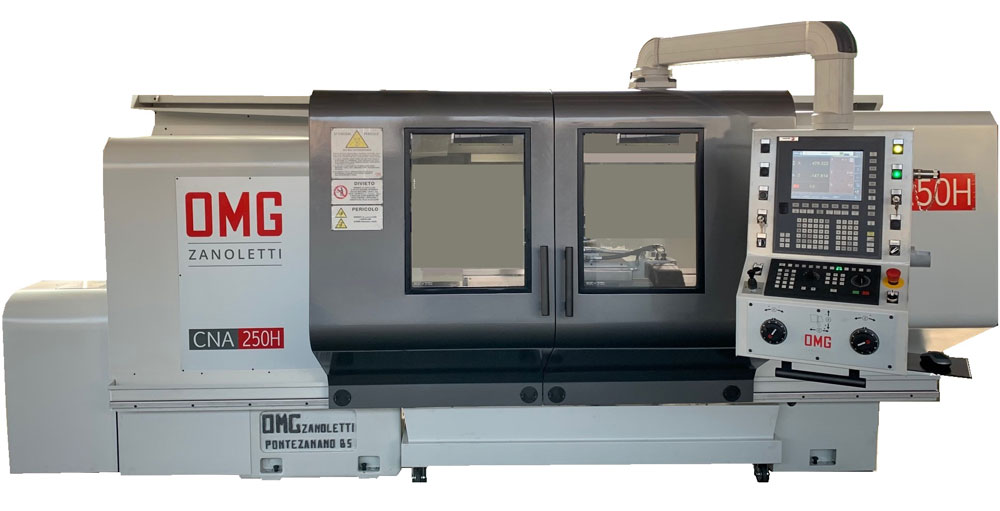

Torni paralleli CNC ad autoapprendimento
CNA
I torni paralleli a controllo numerico, ad autoapprendimento, della serie CNA sono il risultato di un riuscito compromesso che abbina la semplicità d’uso di un tornio parallelo tradizionale alle potenzialità di uno a controllo numerico. La serie CNA rappresenta, pertanto, la macchina ideale per l’utilizzatore che deve coniugare le esigenze produttive sia del pezzo singolo che della piccola e media serie, nonché l’impiego di operatori non avvezzi all’uso del linguaggio di programmazione per controlli numerici. I torni della serie CNA possono essere, infatti, utilizzati in due distinti modi:
• autoapprendimento, componendo il ciclo di lavoro, sulla base del disegno del pezzo, mediante un programma
guidato, a video, che sfrutta i cicli prestabiliti (sgrossatura, finitura, tornitura conica, filettatura, realizzazione gole ecc.).
Anche in questo caso si ottiene, automaticamente, un programma ripetibile per quanto necessario;
• CNC, mediante programmazione ISO come uno specifico tornio a controllo numerico.
CN con volantini fissi + volantino remotato
Doppie guide esterne prismatiche protette per lo scorrimento del carro
Cambio gamma esterno
Incavo naturale
Opzione autocentrante posteriore
Lunetta speciale con rinvio
Caratteristiche principali
- PROGRAMMAZIONE FACILITATA TRAMITE MACRO PREDEFINITE PER TORNITURA, FILETTATURA, GOLE ETC.
- PROGRAMMAZIONE TRAMITE ISO
- INCAVO NATURALE SOTTO TESTA PER VOLTEGGIO FLANGE DI GRANDE DIAMETRO
- DOPPIE GUIDE PRISMATICHE PER SCORRIMENTO DEL CARRO
- GUIDE PROTETTE DALLA CADUTA DEI TRUCIOLI
- LINEA MANDRINO CON CUSCINETTI PER ELEVATO GRADO DI FINITURA
- 2 GAMME DI VELOCITÀ TRAMITE CAMBIO GAMMA ESTERNO GARANTISCE ASSENZA DI VIBRAZIONI, MINIMO SURRISCALDAMENTO, MINIMA RUMOROSITÀ E FACILE MANUTENZIONE
BASAMENTO
Gambe in ghisa. Il bancale, anch’esso in ghisa, dispone di 4 guide, temprate ad induzione e rettificate; le due esterne protette, sono utilizzate per lo scorrimento del carro, le due interne per contropunta / lunetta. La doppia guida prismatica del bancale consente al carro longitudinale di scorrere in perfetta linearità garantendo prestazioni di alta precisione delle lavorazioni. I bancali hanno l’incavo naturale di profondità 100 mm che consente un maggiore volteggio e facilità di attrezzaggio della macchina.
TESTA
Corpo realizzato in ghisa, con elevate caratteristiche di rigidità e smorzamento delle vibrazioni. Mandrino in acciaio speciale, trattato termicamente, rettifi cato e montato su cuscinetti obliqui a sfere di precisione. Motore mandrino in c.a. brushless raffreddato ad aria.
CARRI
I carri, longitudinale (asse Z) e trasversale (asse X) sono realizzati in ghisa, con guide temperate ad induzione e rettifi cate. Le controguide sono ricoperte con materiale antifrizione. La movimentazione dei carri è assicurata da servomotori in c.a. brushless accoppiati a viti a ricircolo di sfere, rettifi cate e con chiocciola precaricata.
CONTROPUNTA
Corpo in ghisa. Avanzamento cannotto, traslazione e bloccaggio, in posizione, manuale
LUNETTA
Lunetta fi ssa manuale, sia per il comando dei cannotti che la traslazione ed il bloccaggio in posizione lungo il bancale.
Dati tecnici
Seleziona il modello
CNA 250
| Altezza punte | mm | 270 | |
| Diametro tornibile sul bancale | mm | 540 | |
| Diametro rotante sull’incavo naturale | mm | 740 | |
| Diam. tornibile sul carro trasversale | mm | 310 | |
| Gamma velocità alta | UpM | 0÷600÷2000 | |
| Gamma velocità bassa | UpM | 0÷150÷500 | |
| Diametro foro mandrino | mm | 72-102 | |
| Naso mandrino CL / ASA D1 | inch | 6”- 8” | |
| Cono MORSE contropunta | cm | 5 | |
| Rapidi carro longitud. (Z) / trasver. (X) | m/min | 10 | |
| Potenza motore mandrino | kW | 11 | |
| Distanza nominale punte | m | 1,5-2-3 |
CNA 300
| Altezza punte | mm | 300 | |
| Diametro tornibile sul bancale | mm | 600 | |
| Diametro rotante sull’incavo naturale | mm | 800 | |
| Diam. tornibile sul carro trasversale | mm | 370 | |
| Gamma velocità alta | UpM | 0÷400÷1800 | |
| Gamma velocità bassa | UpM | 0÷100÷450 | |
| Diametro foro mandrino | mm | 102-132-152 | |
| Naso mandrino CL / ASA D1 | inch | 8”- 11” | |
| Cono MORSE contropunta | cm | 5 | |
| Rapidi carro longitud. (Z) / trasver. (X) | m/min | 10 | |
| Potenza motore mandrino | kW | 18,5 | |
| Distanza nominale punte | m | 1,5-2-3 |
CNA 350
| Altezza punte | mm | 350 | |
| Diametro tornibile sul bancale | mm | 600 | |
| Diametro rotante sull’incavo naturale | mm | 900 | |
| Diam. tornibile sul carro trasversale | mm | 470 | |
| Gamma velocità alta | UpM | 0÷400÷1800 | |
| Gamma velocità bassa | UpM | 0÷100÷450 | |
| Diametro foro mandrino | mm | 102-132 | |
| Naso mandrino CL / ASA D1 | inch | 8”- 11” | |
| Cono MORSE contropunta | cm | 5 | |
| Rapidi carro longitud. (Z) / trasver. (X) | m/min | 10 | |
| Potenza motore mandrino | kW | 18,5 | |
| Distanza nominale punte | m | 1,5-2-3 |
CNA 400
| Altezza punte | mm | 400 | |
| Diametro tornibile sul bancale | mm | 800 | |
| Diametro rotante sull’incavo naturale | mm | 990 | |
| Diam. tornibile sul carro trasversale | mm | 510 | |
| Gamma velocità alta | UpM | 0÷312÷1400 | |
| Gamma velocità bassa | UpM | 0÷78÷354 | |
| Diametro foro mandrino | mm | 132-152-200 | |
| Naso mandrino CL / ASA D1 | inch | 8” - 11” - 15” | |
| Cono MORSE contropunta | cm | 6 | |
| Rapidi carro longitud. (Z) / trasver. (X) | m/min | 10 | |
| Potenza motore mandrino | kW | 22 - 30 | |
| Distanza nominale punte | m | 1,5-2-3-4-5 |
CNA 500
| Altezza punte | mm | 500 | |
| Diametro tornibile sul bancale | mm | 1000 | |
| Diametro rotante sull’incavo naturale | mm | 1190 | |
| Diam. tornibile sul carro trasversale | mm | 710 | |
| Gamma velocità alta | UpM | 0÷312÷1400 | |
| Gamma velocità bassa | UpM | 0÷78÷354 | |
| Diametro foro mandrino | mm | 132-152-185 | |
| Naso mandrino CL / ASA D1 | inch | 8” - 11” - 15” | |
| Cono MORSE contropunta | cm | 6 | |
| Rapidi carro longitud. (Z) / trasver. (X) | m/min | 10 | |
| Potenza motore mandrino | kW | 22 - 30 | |
| Distanza nominale punte | m | 1,5-2-3-4-5 |
