Torni paralleli CNC ad autoapprendimento
SNC - PBR
I TORNI PESANTI A 2+1 guide della serie SNC nascono dall’esperienza di PBR Perico Baroni Raimondi nel mondo della tornitura pesante, unita ai continui investimenti di OMG Zanoletti in ricerca e sviluppo volti ad offrire prodotti sempre tecnologicamente all’avanguardia.
I torni della serie SNC sono dotati di bancale monolitico con un robusto dimensionamento degli elementi strutturali della macchina uniti ad una grande ergonomia per facilitare l’esecuzione anche delle lavorazioni più gravose. Grazie alla funzione ad autoapprendimento, la serie SNC rappresenta la macchina ideale per l’utilizzatore che deve coniugare le esigenze produttive sia del pezzo singolo che della piccola e media serie, nonché l’impiego di operatori non avvezzi all’uso del linguaggio di programmazione per controlli numerici. Il tornio può essere, infatti, utilizzato in due distinti modi:
• autoapprendimento, componendo il ciclo di lavoro, sulla base del disegno del pezzo, mediante un programma guidato, a video, che sfrutta i cicli prestabiliti (sgrossatura, finitura, tornitura conica, filettatura, ecc.). Anche in questo caso si ottiene, automaticamente, un programma ripetibile per quanto necessario;
• CNC, mediante programmazione ISO come uno specifico tornio a controllo numerico.

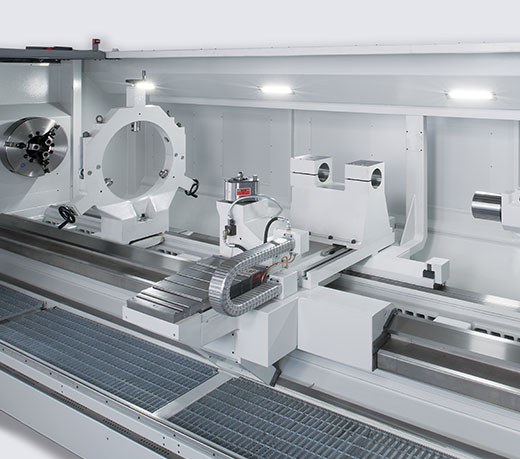

Interno macchina ergonomico

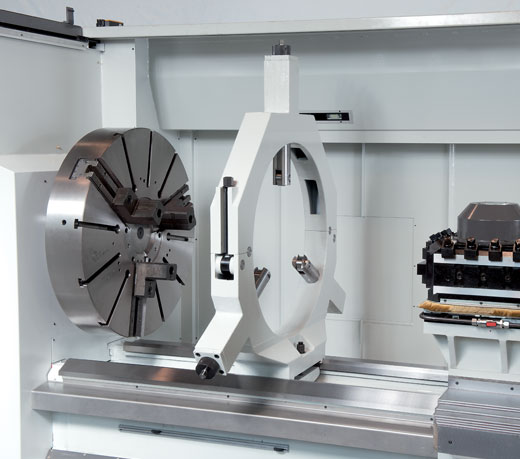

Lunetta fissa
Banco monolitico

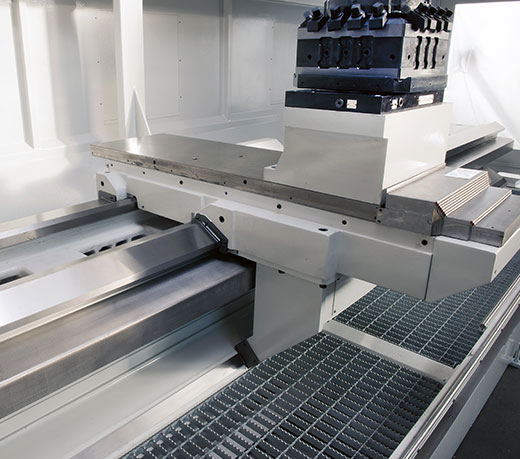

Terza guida di supporto al carro
Caratteristiche principali
- BANCALE MONOLITICO
- TERZA GUIDA FRONTALE DI SUPPORTO AL CARRO
- LINEA MANDRINO CON GRANDI CUSCINETTI PER GRANDE PORTATA
- EVACUAZIONE TRUCIOLI A LIVELLO PAVIMENTO (FINO A SNC 800)
- CAMBIO GAMMA ESTERNO
- INGRANAGGI CEMENTATI, TEMPRATI E RETTIFICATI ANCHE SUI FIANCHI PER UNA PERFETTA BILANCIATURA
- GRANDE COPPIA AL MANDRINO
BASAMENTO
Il bancale MONOLITICO, in ghisa italiana, dispone di guide, temprate ad induzione e rettificate per lo scorrimento del carro e della contropunta / lunetta. Il bancale è dotato di una TERZA GUIDA FRONTALE per un migliore sostentamento del carro durante le fasi di tornitura dei diametri maggiori.
TESTA
Corpo realizzato in ghisa, con elevate caratteristiche di rigidità e smorzamento delle vibrazioni. Mandrino in acciaio speciale, trattato termicamente, rettificato e montato su cuscinetti a rulli cilindrici di precisione. Motore mandrino in c.a. brushless raffreddato ad aria. Cambio di velocità, con due gamme selezionabili in ciclo.
CARRI
I carri, longitudinale (asse Z) e trasversale (asse X) sono realizzati in ghisa, con guide temperate ad induzione e rettificate. Le controguide sono ricoperte con materiale antifrizione. La movimentazione dei carri è assicurata da servomotori in c.a. brushless accoppiati a viti a ricircolo di sfere, rettificate e con chiocciola precaricata. (D.P.>6000mm. movimentazione a ½ doppio pignone e cremagliera con sistema motori master & slave).
CONTROPUNTA
Corpo in ghisa. Avanzamento cannotto, traslazione e bloccaggio, in posizione, manuale.
Dati tecnici
Seleziona il modello
SNC 450
Altezza punte | mm | 450 | |
Rotante sul banco | mm | 920 | |
Rotante sul carro | mm | 550 | |
Distanza punte | mm | 1,5 - 10 | |
Testa | |||
Potenza motore mandrino (Opt.) | kW | 28/34,5 (39/48) | |
Naso mandrino (Opt.) | ASA | 11" | |
Velocità mandrino | rpm | 0 - 78 - 1400 |

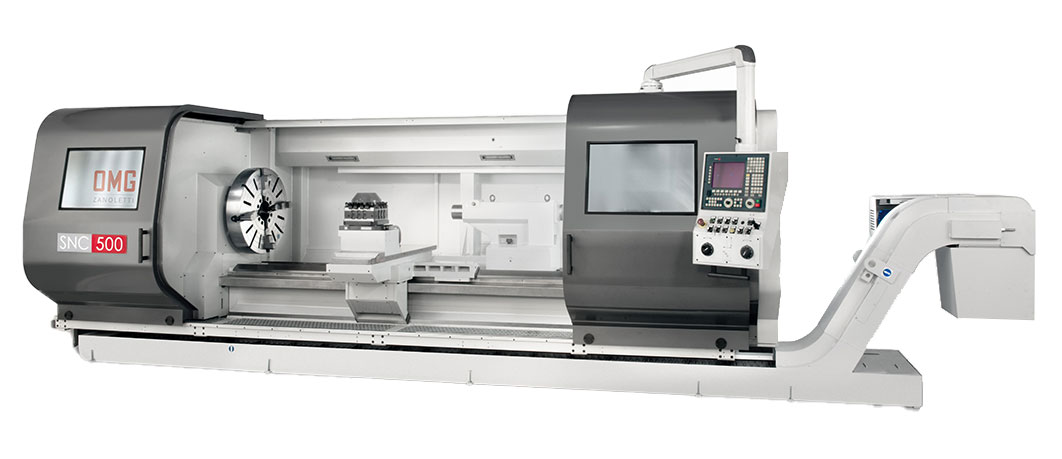

SNC 500
Altezza punte | mm | 500 | |
Rotante sul banco | mm | 1020 | |
Rotante sul carro | mm | 650 | |
Distanza punte | mm | 1,5 - 10 | |
Testa | |||
Potenza motore mandrino (Opt.) | kW | 28/34,5 (39/48) | |
Naso mandrino (Opt.) | ASA | 11" | |
Velocità mandrino | rpm | 0 - 78 - 1400 |

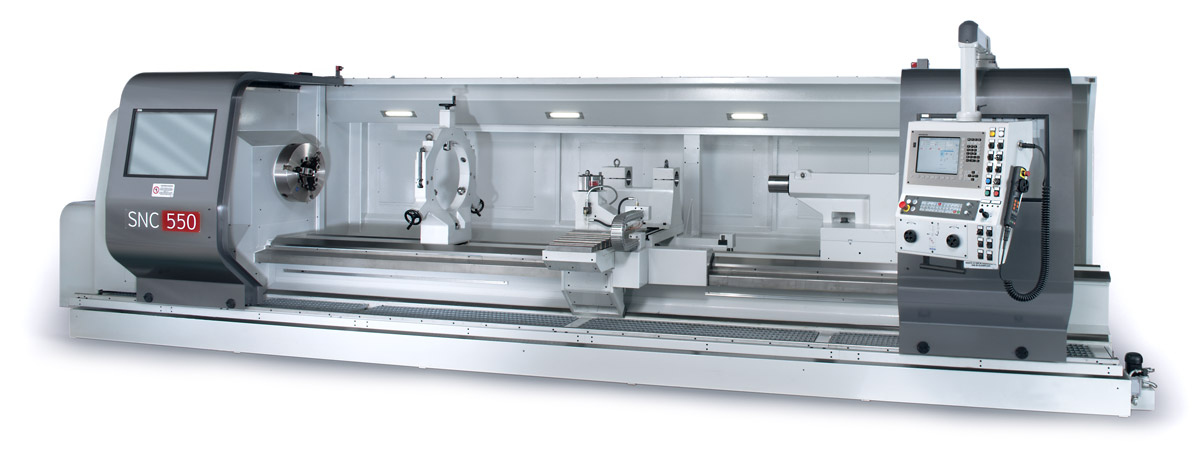

SNC 550
Altezza punte | mm | 550 | |
Rotante sul banco | mm | 1120 | |
Rotante sul carro | mm | 750 | |
Distanza punte | mm | 1,5 - 10 | |
Testa | |||
Potenza motore mandrino (Opt.) | kW | 28/34,5 (39/48) | |
Naso mandrino (Opt.) | ASA | 11" | |
Velocità mandrino | rpm | 0 - 78 - 1400 |
SNC 600
Altezza punte | mm | 600 | |
Rotante sul banco | mm | 1220 | |
Rotante sul carro | mm | 840 | |
Distanza punte | mm | 1,5 - 20 | |
Testa | |||
Potenza motore mandrino (Opt.) | kW | 39/48 (51/65) | |
Naso mandrino (Opt.) | ASA | 15" (11") | |
Velocità mandrino | rpm | 0 - 34 - 800 |

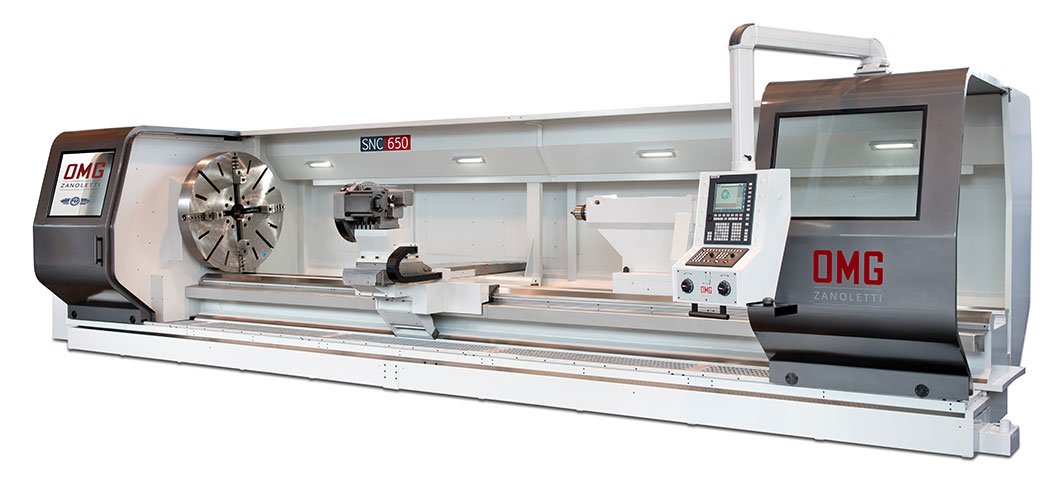

SNC 650
Altezza punte | mm | 650 | |
Rotante sul banco | mm | 1320 | |
Rotante sul carro | mm | 940 | |
Distanza punte | mm | 1,5 - 210 | |
Testa | |||
Potenza motore mandrino (Opt.) | kW | 39/48 (51/65) | |
Naso mandrino (Opt.) | ASA | 15" (11") | |
Velocità mandrino | rpm | 0 - 34 - 800 |

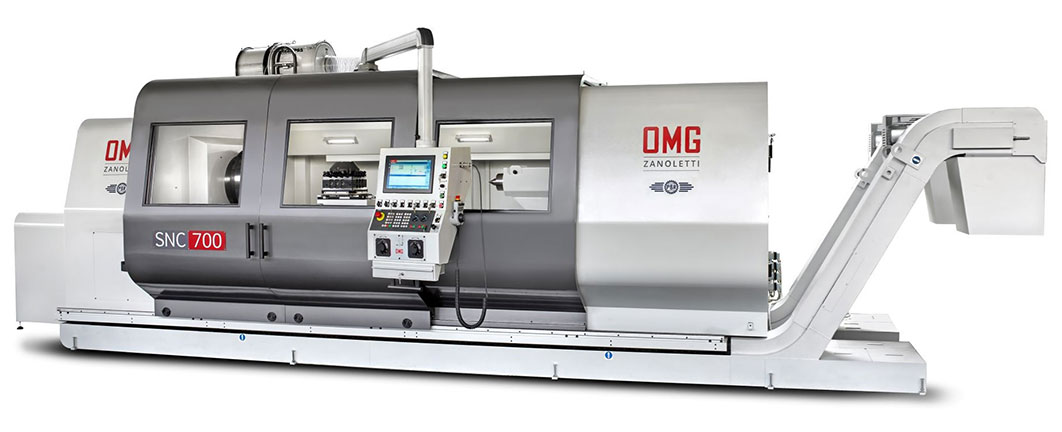

SNC 700
Altezza punte | mm | 700 | |
Rotante sul banco | mm | 1420 | |
Rotante sul carro | mm | 1040 | |
Distanza punte | mm | 1,5 - 20 | |
Testa | |||
Potenza motore mandrino (Opt.) | kW | 39/48 (51/65) | |
Naso mandrino (Opt.) | ASA | 15" (11") | |
Velocità mandrino | rpm | 0 - 34 - 800 |
SNC 700-H
Altezza punte | mm | 700 | |
Rotante sul banco | mm | 1420 | |
Rotante sul carro | mm | 1050 | |
Distanza punte | mm | 1,5 - 20 | |
Testa | |||
Potenza motore mandrino (Opt.) | kW | 51/65 | |
Naso mandrino (Opt.) | ASA | 15" | |
Velocità mandrino | rpm | 0 - 27 - 470 |

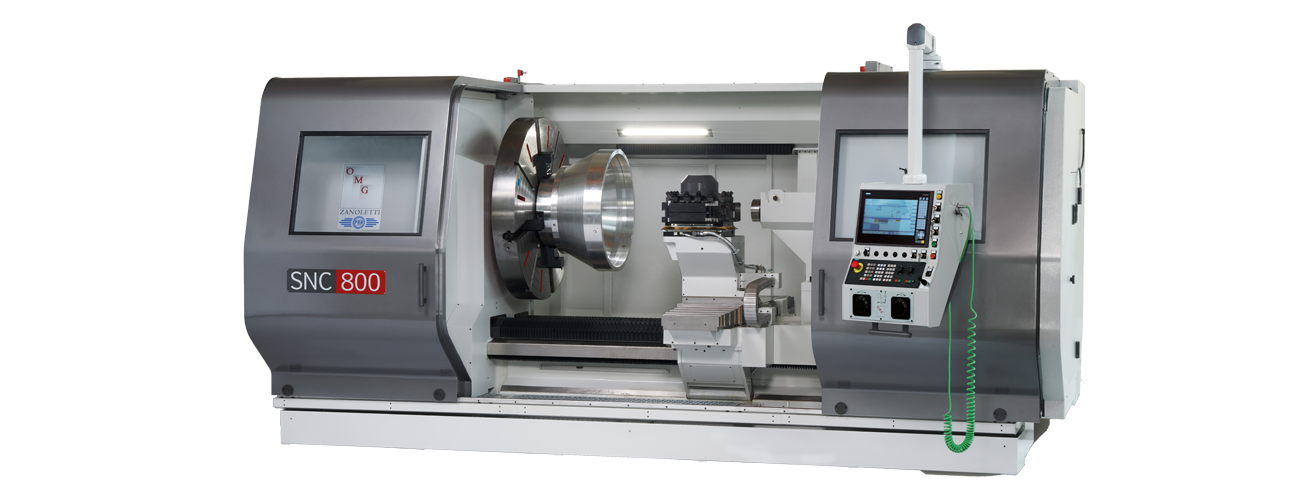

SNC 800
Altezza punte | mm | 800 | |
Rotante sul banco | mm | 1620 | |
Rotante sul carro | mm | 1250 | |
Distanza punte | mm | 1,5 - 20 | |
Testa | |||
Potenza motore mandrino (Opt.) | kW | 51/65 | |
Naso mandrino (Opt.) | ASA | 15" | |
Velocità mandrino | rpm | 0 - 27 - 470 |
