Torni pesanti multitasking OMG Zanoletti

Torni pesanti multitasking

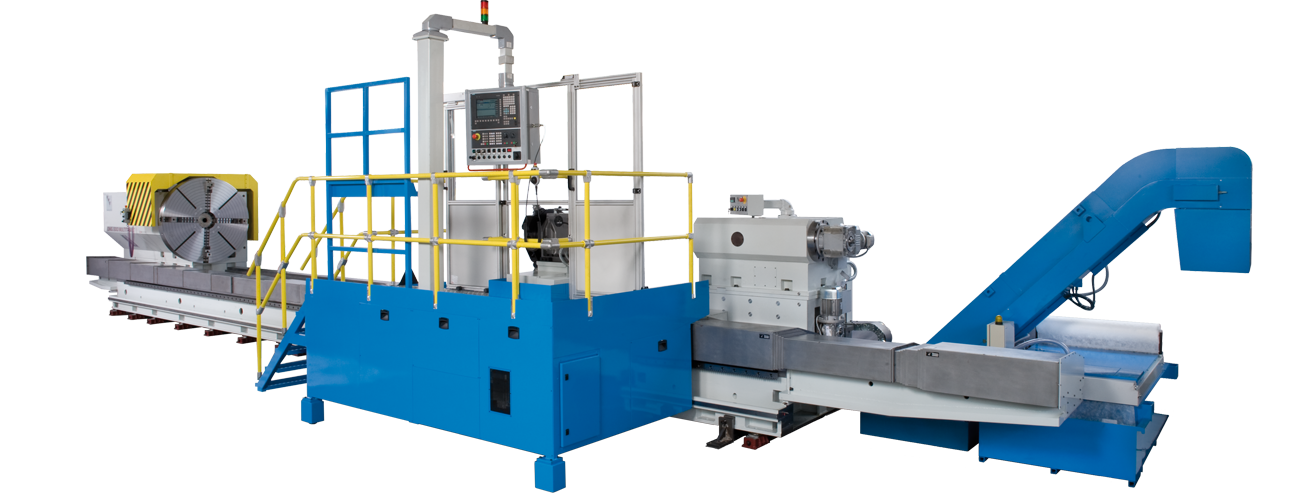

MT4-H

I torni della serie MT4-H sono TORNI PESANTI A 4 GUIDE che consentono lo scorrimento delle lunette su guide indipendenti rispetto alle guide del carro. Questi prodotti nascono dall’esperienza di PBR Perico Baroni Raimondi nel mondo della tornitura pesante, unita ai continui investimenti di OMG Zanoletti in ricerca e sviluppo volti ad offrire prodotti sempre tecnologicamente all’avanguardia. La progettazione ha posto grande attenzione al generoso dimensionamento degli elementi strutturali della macchina nonché all’ergonomia e praticità d’uso. La versatilità del tornio MT4-H consente di montare accessori per operazioni di barenatura, fresatura e rettifica con la possibilità di aggiungere carri supplementari con unità a fresare e asse Y.

Il banco è dotato di guide di grande dimensione temprate e rettificate ed ha una larghezza tale da supportare lunette di grande diametro senza creare interferenza con il carro. La testa, con cambio gamma esterno per una facile manutenzione, ha al suo interno una serie di ingranaggi opportunamente dimensionati per sfruttare appieno la coppia del motore.

Il mandrino in acciaio fucinato al NiCrMo cementato, temprato e rettificato è supportato da cuscinetti per grandi portate. Anche la contropunta ha una linea mandrino supportata da cuscinetti, cella di carico per garantire la pressione necessaria nonché un sistema automatico di compensazione dell’allungamento termico del pezzo.

SCARICA CATALOGO CARATTERISTICHE
Corra di un tornio parallelo
TP - torni paralleli
Lunetta fissa e mobile
Caratteristiche principali
RICHIEDI PREVENTIVO
TESTA

La testa ha un cambio gamma esterno ed all’interno una serie di ingranaggi opportunamente dimensionati per sfruttare appieno la coppia del motore. Il cambio esterno consente cambi gamma più rapidi, meno rumore e surriscaldamento oltre ad una facile manutenzione.

MANDRINO

Il mandrino in acciaio fucinato al NiCrMo cementato, temprato e rettificato è supportato da cuscinetti che garantiscono carichi elevati.

BASAMENTO

Grande attenzione è stata posta nella progettazione degli elementi strutturali della macchina. Il banco è costituito da una struttura monolitica in ghisa Meehanite prodotta in Italia. Esso è dotato di 3 guide superiori più una quarta guida anteriore a sostegno del carro durante le fasi di tornitura dei diametri maggiori. Tutte le guide sono temprate e rettificate e posizionate in modo da supportare lunette di grandi dimensioni senza creare interferenza con lo scorrimento del carro.

CONTROPUNTA

La contropunta ha una linea mandrino supportata da cuscinetti a rulli e reggispinta. Un sistema con cella di carico controlla la pressione assiale di spinta e le dilatazioni termiche. La movimentazione della base contropunta e del cannotto è gestita elettricamente.

ASSE Z

La movimentazione dell’asse Z è realizzata tramite doppio pignone e cremagliera a denti inclinati, temprati e rettificati. Una coppia di motori e motoriduttori ad alta precisione lavorano in sistema “Master and Slave” controllato tramite CN.

Torni pesanti multitaskin
Dati tecnici

Seleziona il modello

MT4-H 900

Altezza punte mm 430 - 480 - 530 - 580
Diametro tornibile sul banco mm 860 - 960 - 1060 - 1160
Diametro tornibile sul carro mm 600 - 700 - 800 - 900
Peso ammesso tra le punte DaN 6000 - 10000
Distanza punte mm 30000
Potenza motore mandrino kW 28 - 39
Naso mandrino ASA 11 - 15

MT4-H 1200

Altezza punte mm 600 - 650 - 700 - 750
Diametro tornibile sul banco mm 1200 - 1300 - 1400 - 1500
Diametro tornibile sul carro mm 920 - 1020 - 1120 - 1220
Peso ammesso tra le punte DaN 10000 - 15000
Distanza punte mm 30000
Potenza motore mandrino kW 39 - 51
Naso mandrino ASA 15

MT4-H 1500

Altezza punte mm 850 - 900 - 950
Diametro tornibile sul banco mm 1700 - 1800 - 1900
Diametro tornibile sul carro mm 1300 - 1400 - 1500
Peso ammesso tra le punte DaN 20000 - 30000 - 50000
Distanza punte mm 30000
Potenza motore mandrino kW 51 - 71
Naso mandrino ASA 15 - 20
